系列: RoboDrill α-DiB series
类别: 小型加工中心
|
Robodrill α-DiB Series |
 |
|
|

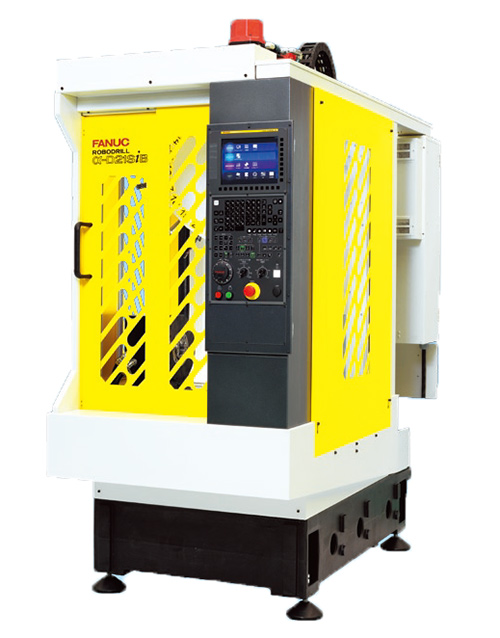

robodrill α-D14SiB / robodrill α-D21SiB |
|
机械部标准规格 |
|
容量 |
X轴方向移动量（工作台左右） |
|
300mm |
|
Y轴方向移动量（滑鞍前后） |
|
300mm+100mm |
|
Z轴方向移动量（主轴头上下） |
|
330mm |
|
从工作台上部到主轴端面的距离 |
|
150-480mm(没有指定高立柱时） |
|
工作台 |
作业面的大小（X轴方向xY轴方向） |
|
630x330mm |
|
工件容许重量 |
|
200kg（均一承重） |
|
作业面的形状 |
|
T槽 公称14 X 间隔125mm X 3个 |
|
主轴 |
转速 |
|
100-10,000min-1 |
|
主轴端（公称号） |
|
7/24锥度 No.30（带有鼓风机） |
|
进给速度 |
快进速度 |
|
48m/min(XYZ轴） |
|
切削进给速度 |
|
1-30,000mm/min |
|
刀具更换装置 |
刀具更换方式 |
|
转塔式 |
|
刀具形式 |
|
JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) |
|
刀具收放数 |
|
21刀位：机床为α-D21SiB/D21MiB/D21LiB时
14刀位：机床为α-D14SiB/D14MiB/D14LiB时 |
|
刀具最大直径 |
|
80mm |
|
刀具最大长度 |
|
200mm:α-D14SiB时
190mm:(存在规格差异）:机床为α-D21SiB时 |
|
刀具选择方式 |
|
随机就近 |
|
刀具最大重量 |
|
2kg/个（总重23kg)/3kg/个（总重33kg）：α-D21SiB/D21MiB/D21LiB时
2kg/个（总重15kg)/3kg/个（总重22kg）：α-D14SiB/D14MiB/D14LiB时 |
|
刀具更换时间（切削至切削） |
|
1.4秒：α-D21SiB/D21MiB/D21LiB
（2kg/个之情形）
1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/个之情形） |
|
电动机 |
主轴电动机 |
|
11.0kw（1分额定）/3.7kw（连续额定） |
|
精度 *1 |
轴双向定位精确度 |
|
0.006-0.020mm |
|
轴双向定位反复性 |
|
<0.004mm |
|
声压水平 |
|
|
70 db以下 *2 |
|
控制装置 |
装置名称 |
|
FANUC Series 31i-B |
|
同时制御轴数 |
|
最大4轴 |
|
设置条件 （注）设置本机床时，请遵守本公司规定的设置条件。*3 |
|
所需动力源 |
电源 |
|
200 Va.c.～220 Va.c. (+10 %～-15 %), 三相, 50 Hz/60 Hz±1 Hz, 10 kVA *4 |
|
气压源 |
|
0.35 MPa～0.55 MPa（建议使用0.5 MPa）（计示压力)0.15 m3/min（大气压下流量）*5 |
|
机床尺寸 |
机床高度 |
|
2,236±10mm(没有指定高立柱时) |
|
占地面积 |
|
995 X 2,220mm |
|
机床重量 |
|
约2,150KG |
*1 精度为基于适用规格进行调整及测量后的出厂值。由于工作台上的夹具、工件重量的影响，以及根据使用的条件和设置环境，有可能
无法满足本商品目录中所记载的精度。
*2 声压水平是按照本公司规定测量的数值。根据使用条件或设置环境，有可能无法满足本商品目录中所记载的声压水平。
*3 根据用户的使用条件和设置环境，为防止地震引起机器倾倒，某些情况下需要在地面上安装用来固定机身的固定器。
*4 冷却剂中心贯穿规格的电容量追加+1 kVA，刀具锥度部清洗装置追加+1 kVA，附加1轴最大追加+1.5 kVA。请使用10 mm2以上的电缆连接主电源。
*5 使用冷却剂中心贯穿规格时，气压源流量追加+0.05 m3/min。使用切屑用鼓风机时，在气压源流量追加+0.2 m3/min。附带切削液挡板侧面自动门时，需要0.4 MPa以上。 |
|
