发那科ROBODRILL-iHMI新界面介绍

FANUC加工中心 iHMI新界面区别于以往的CNC操作框架，支持常规现场加工作业的同时，增加了“HOME"页面及可视化元素。

新界面将操作程序进行分类，并集中以磁贴式呈现在“HOME”页面上，可直观快捷的切换各个操作画面，配合横、纵向软件控制的滑动画面，用户可以清晰直观地选择所需程序进行相关操作。

可视化元素体现在数据的图表化，例如：仪表盘式转速、进给，条形图式负载，柱图式电量履历等。都使原有数据表达地更直观、形象。


一、界面介绍
新增“HOME”页面，按序做如下介绍。


二、功能页面优化
除了增加“HOME”页面，还增加了部分功能，优化了部分功能的操作，下面将选取部分功能操作举例说明：

1.新增功能举例
a)切削液管理
在生产管理菜单画面中选择[冷却剂管理]，可进行冷却剂管理操作。

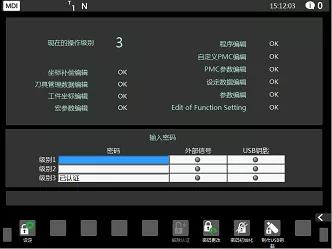

b)密码管理
用户可通过密码0~3级的切换，匹配相应操作人员的权限。


c)其他新增实用程序
浏览器、笔记、说明书等功能的加入，也在一定程度上提高了机床的可操作性，改善了用户体验。

2.优化功能的操作举例

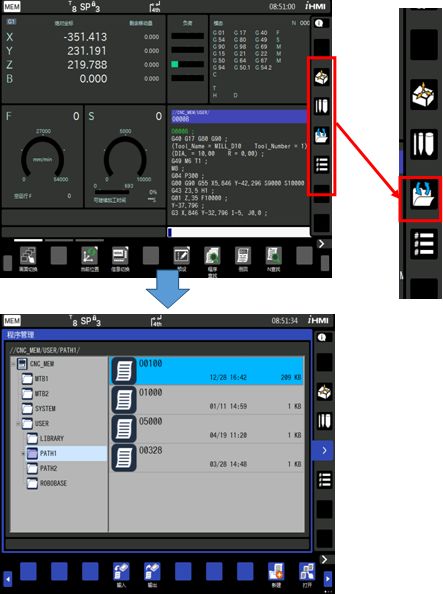

2.1NC操作画面进行程序的输入
a)按下[程序管理]软键，显示纵向软件盘，通过按图标，滑动出程序管理界面。


b)由程序列表选择程序，按下[打开]软键，可进行程序的选择。


2.2机器人操作

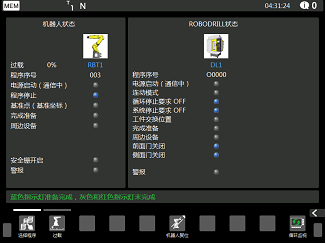

a)在“HOME”界面按[机器人IF]，显示出以下主画面。

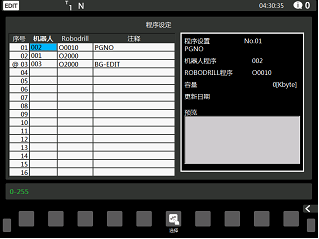

b)主画面下，运行模式变更为EDIT，可进行程序设定。


c)主画面下，运行模式变更为HNDL，可进行机器人手动操作。


d)主画面下，运行模式变更为MEM，显示出系统启动画面。在系统启动画面中可通过灯的点亮状态，可顺利地进行系统的启动。

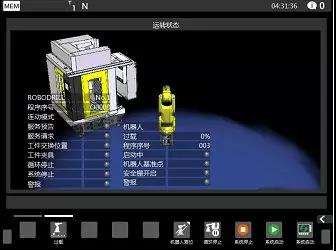

e)在系统启动画面时按[周期监视器]软件，可显示出周期性监视器画面。可直观地确认机器人和ROBODRILL的运行状态。


当代的数控机床正朝着高速度、高精度、智能化、多功能、高可靠性的方向发展，良好的人机界面具有操作简单、快捷、功能引导等优点，从而提高使用效率，更大程度上地迎合消费者。FANUC加工中心 i HMI新界面的推广应用，必将给广大客户带来全新而优质的体验。
