发那科ROBODRILL-换刀动作的检查及调整

FANUC加工中心 ROBODRILL 换刀动作的检查及调整主要分为两大类的机械调整：

• 主轴定向的检查与调整

• Z轴原点的检查与调整

一．发那科加工中心主轴定向的检查与调整

1. 主轴定向的检查：确认主轴端的齿轮钥匙与Ｙ轴平行排列。

2. 主轴定向的调整

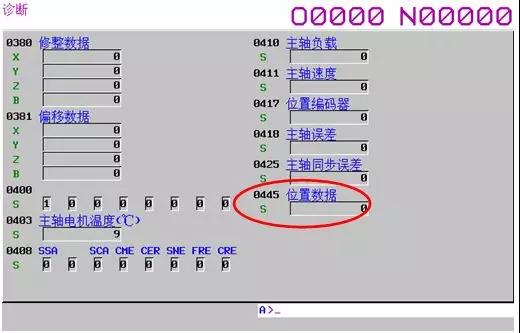

调整主轴栅格位移。用千分表将MS齿轮两个固定键调整至一条直线，在10um以内，在系统-诊断0445中观察栅格位移，将MS齿轮有标记一侧对着机台正前方。调整后将0445中的数值同时输入参数NO.4073和NO.4077中，将主轴上升确认齿轮啮合。


二．Z轴原点的检查与调整

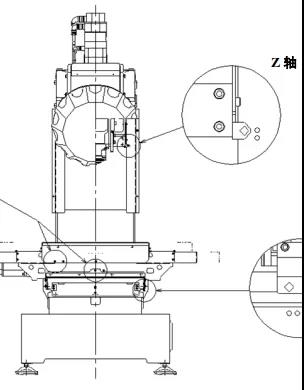

1. Z轴原点的检查


2. Z轴原点的调整
（1）选择手轮方式，用手轮移动Z轴，移动轴一圈以上，关机重启
（2）快捷画面选择，维修/设定画面

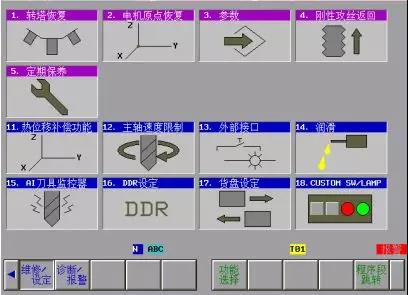

（3）选择“电机原点恢复”。按下＜2＞、＜输入＞键后，出现如下画面：
（4）利用光标选择待恢复轴。
（5）按软键［执行］。出现如下画面：


（6）按照提示“1.”，使菱形与圆形的标记离开30mm以上。如果已经离开足够的距离，则不要此项操作。

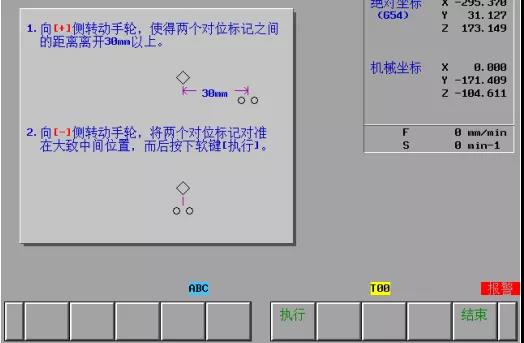

（7）  按照提示“2.”，选择手轮方式，用手轮使Z轴向(+)方向移动，在菱形进入2个圆形标记之间的状态下，按下软键［执行］。此时，注意不要移动过多，使菱形超出2个圆形标记之间。

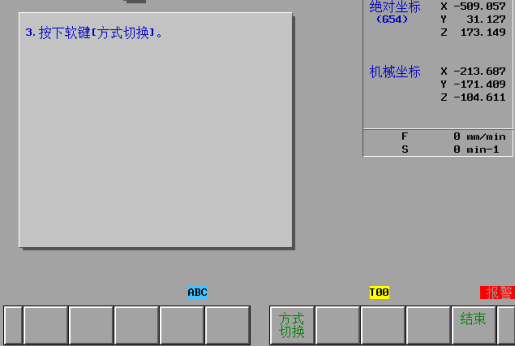

（8） 按照画面上显示的提示“3.”，按下软键［方式切换］键。画面上显示出“原点恢复方式启用”的注释。

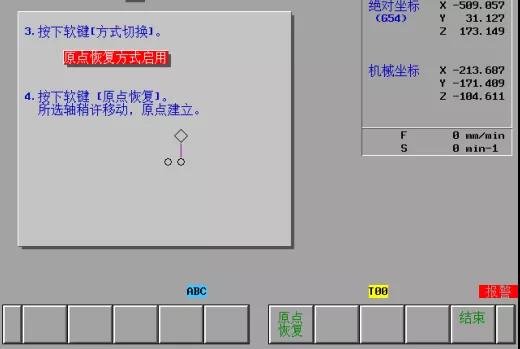

（9） 按照提示“4.”，按下软键［原点恢复］。进行此项操作后，轴稍许移动并建立原点。操作后请确认菱形标记与圆形标记已经对齐。
